PN

商品カテゴリー: 調整ボルト用ナット商品タグ: PN M10, SS400相当

説明

説明

> 図面・CADデータへ

> 該当の製品カタログへ

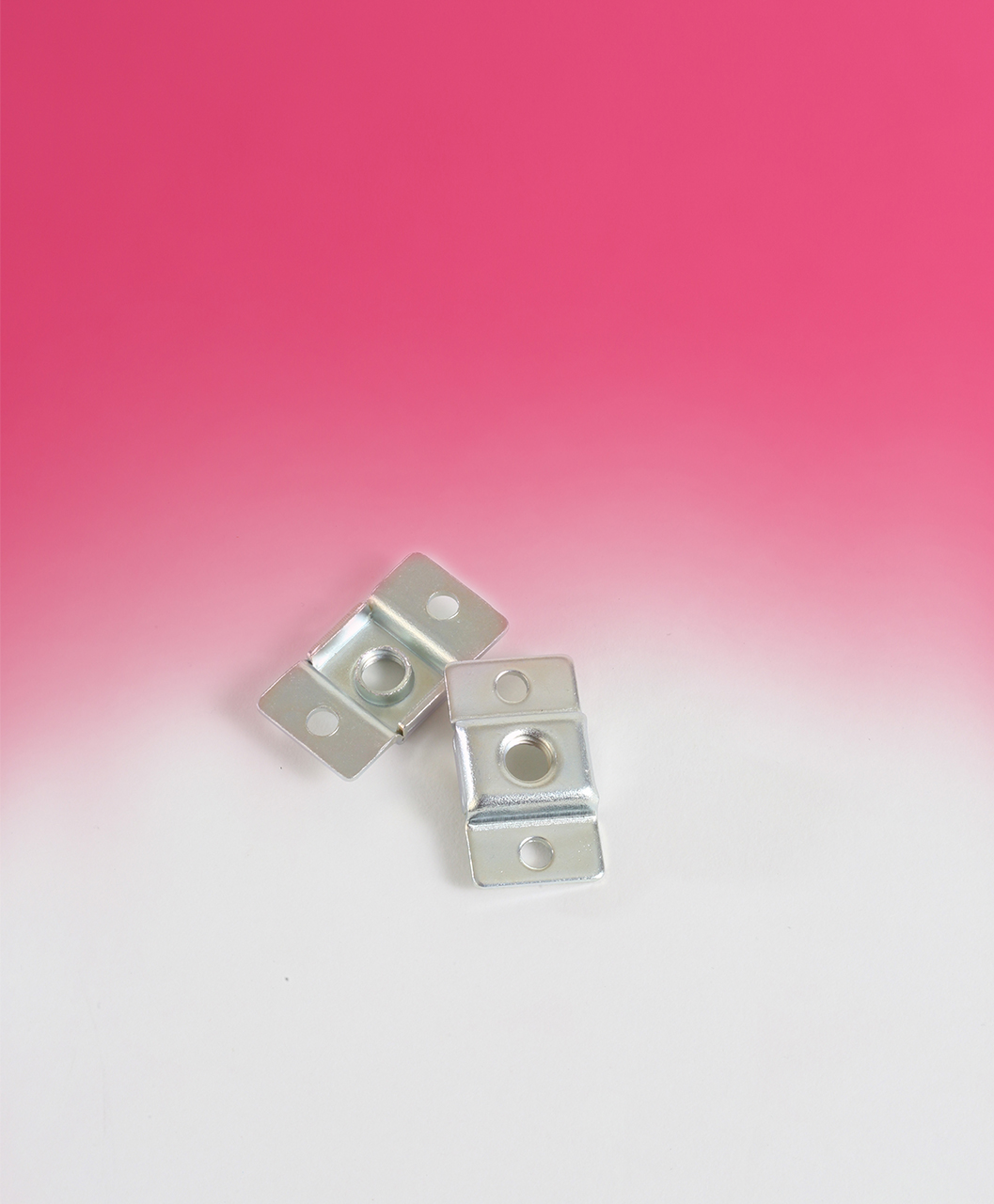

写真はPN M10

材質

SS400相当

特徴

①プレートとナットの接続は
A.プレートに穴を開けます。
B．ナットをその穴に合わせ段付き加工で挿入します。
C.プレートとナットをかしめます。
D．かしめた上にナットとプレートを点溶接で抜けを防止します。
注）M8 · M10用ナットは点溶接していません。
②プレス加工により、カシメていますので抜け落ちる心配がありません。

構造

取付け機械に4ヶ所ピッチを合わせて穴を開けるだけで、調整ボルトを取り付けることが可能。溶接などの手間が省けます。

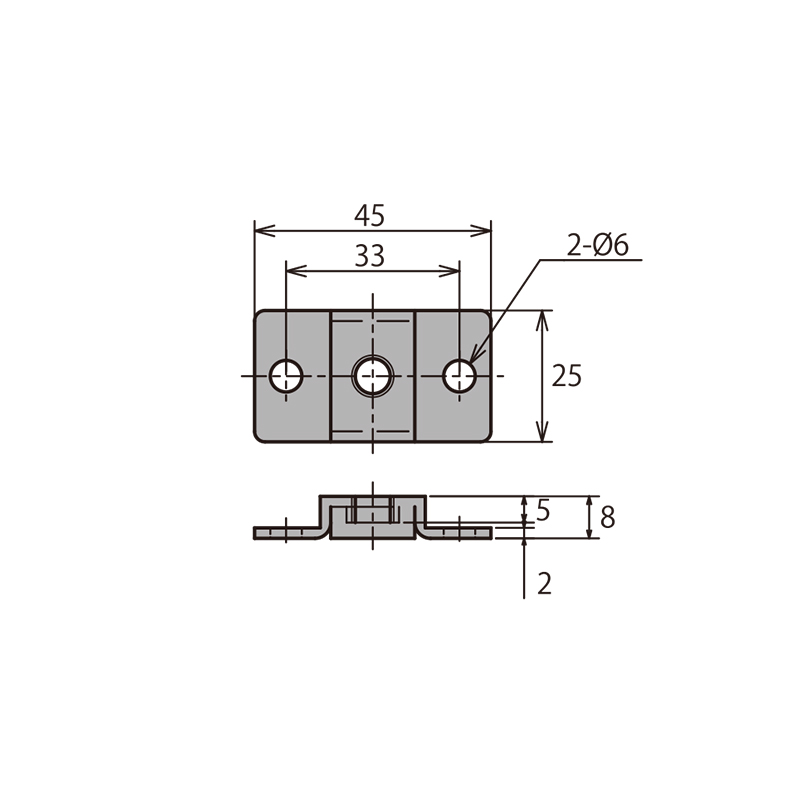

寸法図

寸法表
