PN1
調整ボルト用ナット

商品カテゴリー: 商品タグ: ,

説明

> 図面・CADデータへ
> 該当の製品カタログへ

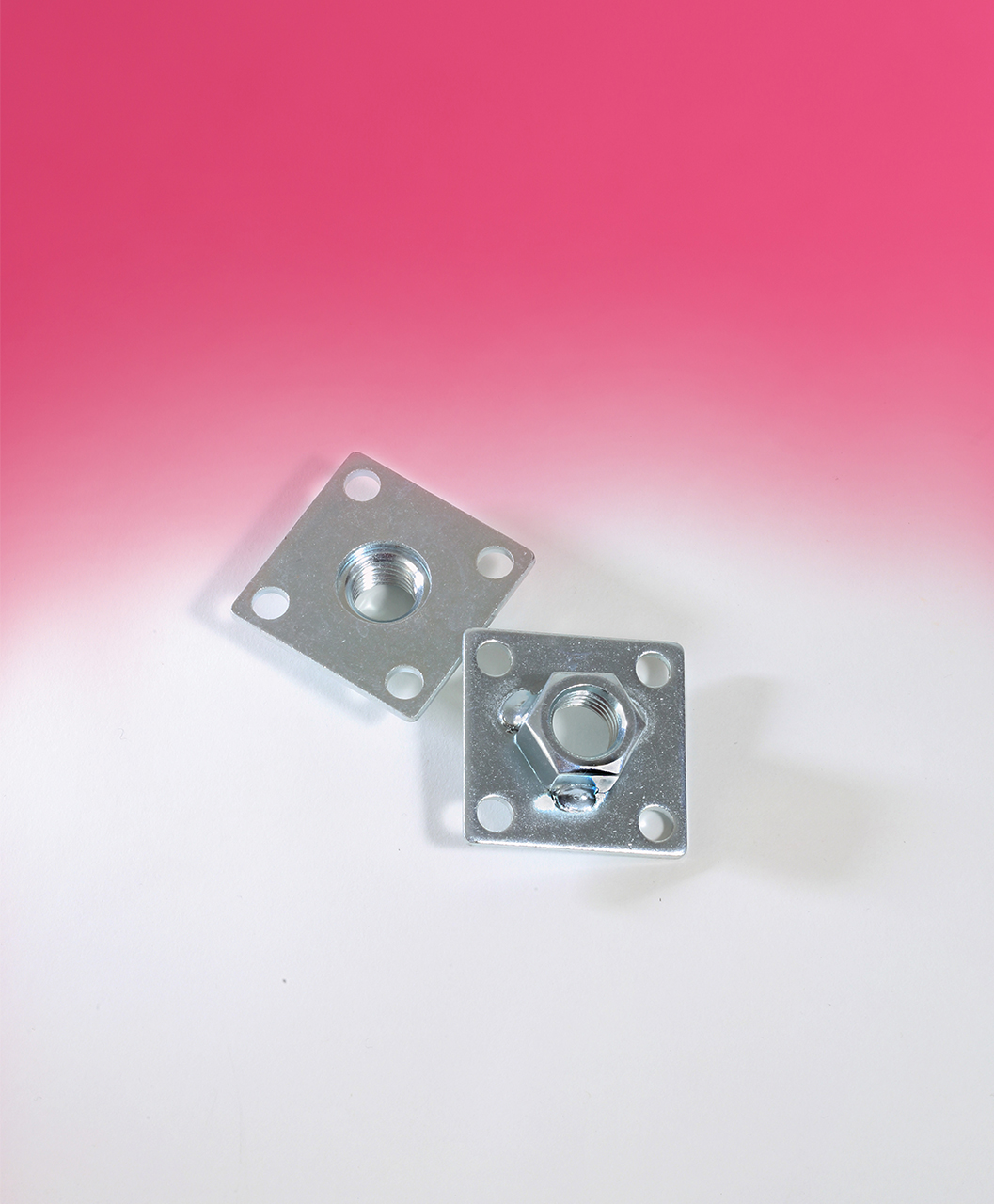

写真はPNⅠ M16
材 質

SS400相当

特 徴

①プレートとナットの接続は
A.プレートに穴を開けます。
B．ナットをその穴に合わせ段付き加工で挿入します。
C.プレートとナットをかしめます。
D．かしめた上にナットとプレートを点溶接で抜けを防止します。
注）M8 · M10用ナットは点溶接していません。
②プレス加工により、カシメていますので抜け落ちる心配がありません。

構 造

取付け機械に4ヶ所ピッチを合わせて穴を開けるだけで、調整ボルトを取り付けることが可能。溶接などの手間が省けます。

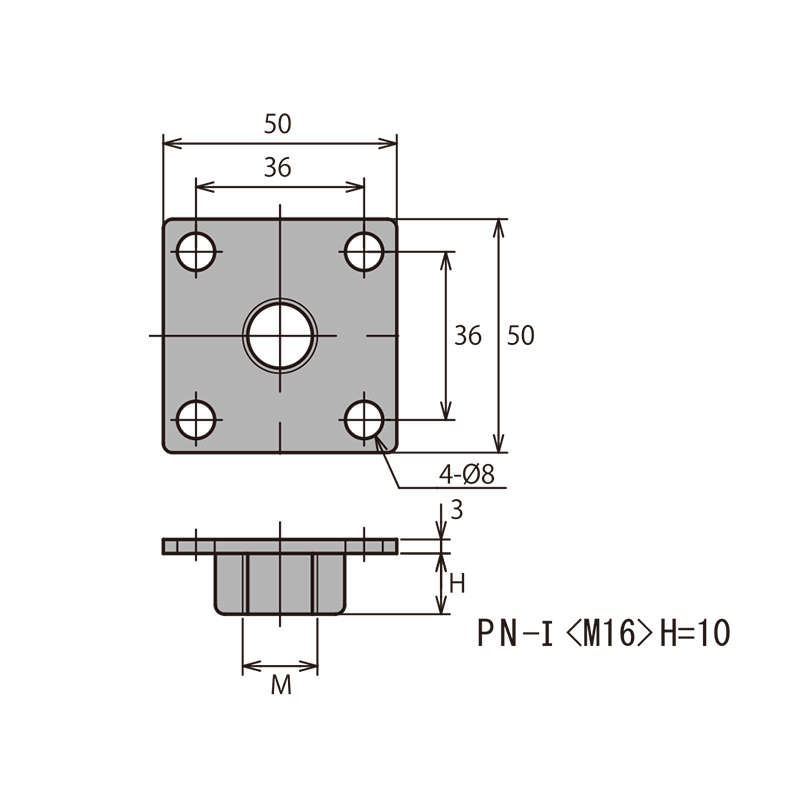

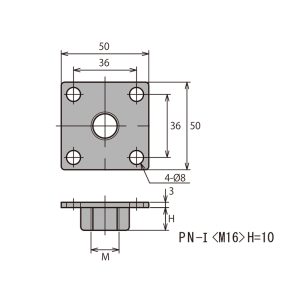

寸法図
寸法表
　　　　　 　　　　
SS品番(品名 x L1) H(mm) 質量(g)
PNⅠ- 12 – 33
PNⅠ- 16 13 73
PNⅠ- 20 17 110
