説明

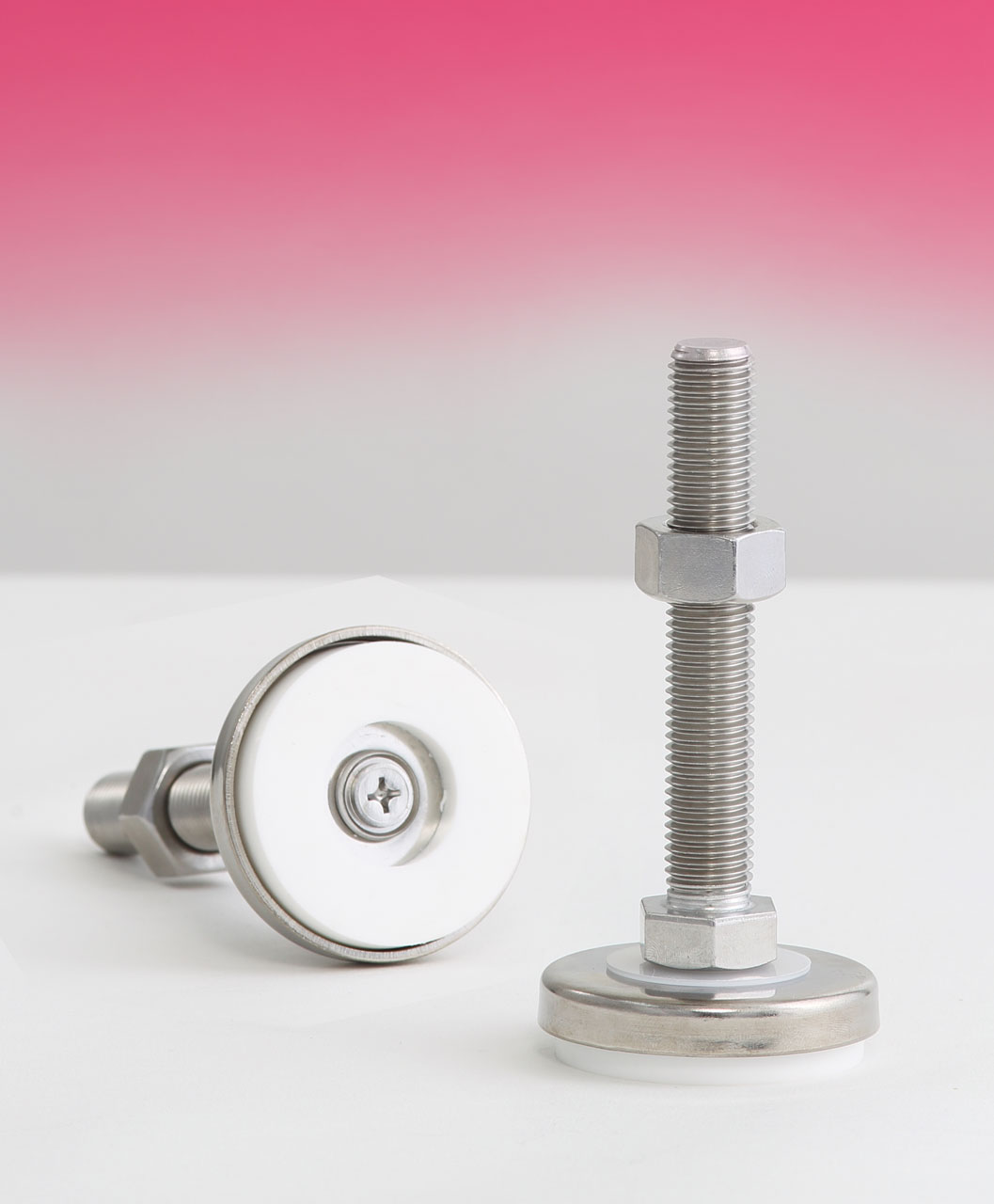

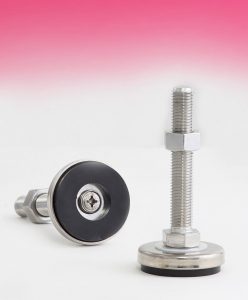

写真はRSI-16-100S
- 仕 様
-
耐荷重 材質（ボルトナット） 材質（受皿） 底部 表面処理 (M8-M10) 300kgf
(M12) 500kgf
(M16-M20) 700kgfSUS304相当 SUS304鋼板（2t） シリコンゴム／白 パシペート - 特 徴
-
① ゴムの部分が床面に接しますので、 床面に傷をつけません。
② 軽防振タイプの調整ボルトです。 但しゴム硬度が80゜ ですので、 低弾性ゴムに比べて反発力が高く、防振効果はそれほど発揮しませんが他の防振タイプD-Gシリーズなどと比べてご使用ください。
③ ボルト底部に＋の矢打をほどこしてありますのでドライバーで容易に取りつけられます。
④ 受け皿とボルトの間にナイロンワッシャを使用してあり回転 がスムーズです。
⑤ 非移行性ゴムを使用していますので、 機械を移動してもゴムの跡形が残りません。
⑥ 事務機器等に適しています。
ネジ軸は回転し、多少傾きます。（3°〜4°） - 構 造
-
ボルトの突起部を受皿の穴に貫通させ受皿底部から突き出します。
突起物をプレスでかしめていますのでボルトが抜け落ちることがありません。
※ラバー製品に関するご注意
ラバー樹脂のついたアジャスターボルトに関しましては、損傷致しますので、機械据付け後、引きずったりしないようにお願い致します。 - 寸法図
-
- 寸法表
-

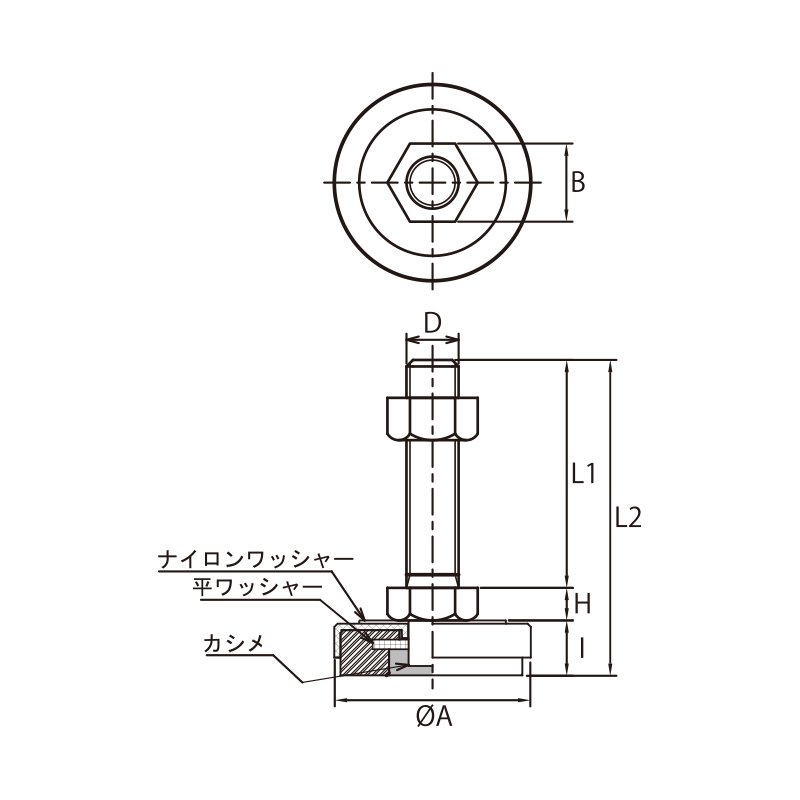

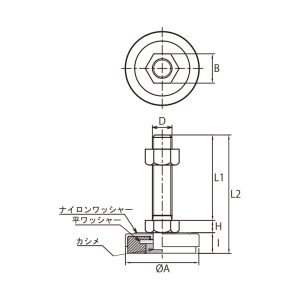

SS品番(品名 x L1) SUS品番(品名 x L1) D(mm) L2(mm) H(mm) I(mm) A(mm) B(mm) 質量(g) D-B3 / 8×60 SI RSI-8-60S M8x1.25 78.5 5.5 13 40 13 70 D-B3 / 10×50 SI RSI-10-50S M10x1.5 70 7 13 40 17 90 D-B3 / 10×100 SI RSI-10-100S M10x1.5 120 7 13 40 17 110 D-B3 / 12×50 SI – M12x1.75 73 8 15 50 19 155 D-B3 / 12×70 SI RSI-12-70S M12x1.75 93 8 15 50 19 170 D-B3 / 12×100 SI RSI-12-100S M12x1.75 123 8 15 50 19 190 D-B3 / 12×120 SI RSI-12-120S M12x1.75 143 8 15 50 19 205 D-B3 / 12×150 SI RSI-12-150S M12x1.75 173 8 15 50 19 225 D-B3 / 16×70 SI RSI-16-70S M16x2.0 97 10 17 60 24 290 D-B3 / 16×100 SI RSI-16-100S M16x2.0 127 10 17 60 24 330 D-B3 / 16×130 SI RSI-16-130S M16x2.0 157 10 17 60 24 370 D-B3 / 16×150 SI RSI-16-150S M16x2.0 177 10 17 60 24 395 D-B3 / 16×180 SI RSI-16-180S M16x2.0 207 10 17 60 24 435 D-B3 / 16×200 SI – M16x2.0 227 10 17 60 24 460 D-B3 / 20×100 SI RSI-20-100S M20x2.5 130 13 17 60 30 470 D-B3 / 20×130 SI RSI-20-130S M20x2.5 160 13 17 60 30 540 D-B3 / 20×150 SI RSI-20-150S M20x2.5 180 13 17 60 30 575 D-B3 / 20×180 SI RSI-20-180S M20x2.5 210 13 17 60 30 635 D-B3 / 20×200 SI – M20x2.5 230 13 17 60 30 675 -
